LionCore
Fortschrittliche Batterie-Management-Systeme
Produktlinie 02
Master-Slave-Hochvolt-Plattform
Das LionCore Standard-BMS ist eine modulare Master-Slave-Produktplattform für 150-1000V-Batteriesysteme. Es kombiniert eine zentrale BCU als Master Controller mit verteilten BMU-Modulüberwachungen und bietet Hochvolt-Packs eine klare Architektur für Messung, Schutz, Diagnose und Kommunikation.
Standard BMS · High Voltage
Ein modulares Master-Slave-Batteriemanagementsystem für Hochvolt-Packs. Eine zentrale Einheit, eine skalierbare Kette von Monitoring-Modulen und funktionale Sicherheit von Grund auf.
Architecture
Eine zentrale Battery Control Unit steuert eine Daisy Chain aus Battery Monitor Units — jede überwacht ein Modul, und das System skaliert, indem weitere Module ergänzt werden.
Features
Mehrschichtige Sicherheit, robuste Kommunikation und vollständige Rückverfolgbarkeit — die Dinge, die zählen, wenn die Spannung keinen Raum für Fehler lässt.
Die BCU trägt einen zweiten MCU als unabhängigen Redundanz-Sicherheitsprozessor, im Einklang mit ISO 13849 — mit lokalem Sicherheits-MCU auf jeder BMU.
Dedizierte Hochvoltmessung und Isolationsfehlererkennung schützen im gesamten Pack gegen Ableitungen zum Chassis.
Jedes Modul gibt das isolierte Signal an das nächste weiter, galvanisch bis 1kV isoliert. Ein Modul ergänzen, eine BMU ergänzen — die Kette wächst.
Alle GPIOs, Versorgungsschienen und Zelleingänge sind auf BCU und BMU abgesichert. Konfigurierbare Über-/Unterspannung, Temperatur- und Latch-Schutzfunktionen.
Dual-Range-Hall-Strommessung integriert auf High Side oder Low Side passend zum System, präzise über den gesamten Strombereich.
Jede BMU speichert Seriennummer, Produktionsdaten, Nutzungshistorie und Fehleraufzeichnungen — passend zu den Rückverfolgbarkeitsanforderungen der aktuellen EU-Batterieverordnung.
Die BCU bringt RS232-Kanäle für Bluetooth- und 4G-Module sowie dual isoliertes CAN-FD für Wechselrichter oder Fahrzeugseite — so verbindet sich das System mit der LionCore IoT Cloud für Live-Monitoring, Logging und Remote-Management, derselben Plattform, die den Rest unseres Sortiments verbindet.
Specifications
| Parameter | BCU (Master) | BMU (Slave) |
|---|---|---|
| Eingangsspannung | 30–1200V DC | 10–75V DC (3S–18S) |
| Überwachte Zellen | — | bis zu 18 seriell |
| Interne Versorgung | 5V ±0.05V | 5V ±0.05V |
| Standby-Strom | <5 mA | <5 mA |
| Verbindung zwischen Einheiten | IsoSPI + CAN-FD | IsoSPI Daisy Chain |
| CAN Default | 250 kbps · CAN 2.0B | — |
| Zell-OV / UV | 4.3V / 2.5V (konfig.) | 4.2V Erkennung |
| MTBF | ≥200,000 h | ≥200,000 h |
| Betriebstemperatur | −20 bis +85°C | −20 bis +85°C |
| Kühlung | Passiv (keine Lüfter) | Passiv (keine Lüfter) |
| Abmessungen | 170 × 95 × 30 mm | 120 × 70 × 30 mm |
| Gewicht | <300 g | <200 g |
Interface

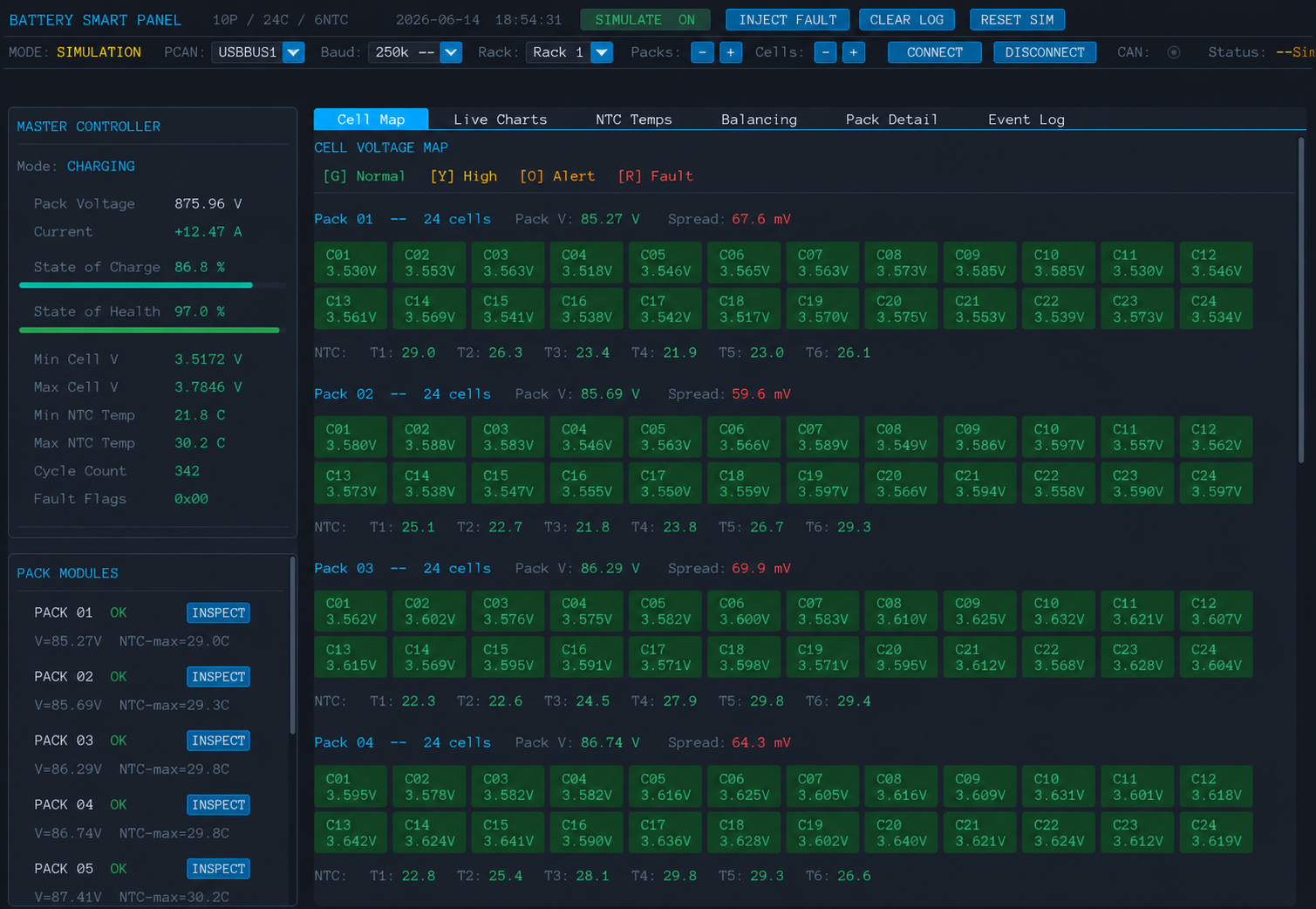

Dieselbe Interface-Ebene gibt Engineering-Teams Live-Einblick in den Pack-Zustand, Zellspannungen, Temperaturen und Fehlermeldungen. So werden Inbetriebnahme, Service und Remote-Analyse direkt mit dem Standard-BMS verbunden.
Contact
Teilen Sie Anwendung, Spannungsbereich, Stromanforderungen, Schnittstellen und Zeitplan. Wir melden uns per E-Mail mit dem passenden BMS-Weg.
